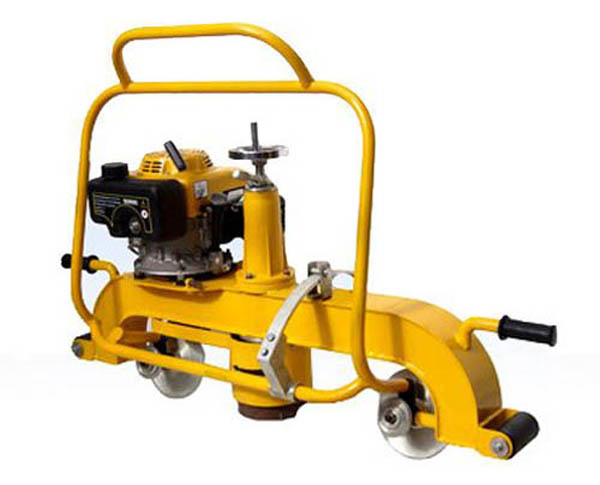

一、鋼軌打磨機概述

鋼軌打磨機結構簡單、體積小巧、整機輕便，上下道作業速度快、操作上手簡單；配備絕緣走行輪，作業安全可靠。

可適配鋼軌平面、側面、圓弧面及任意角度打磨作業，廣泛用于鋼軌焊接接頭、尖軌、道岔等部位修磨；可選電機款 / 內燃機汽油機款雙動力，無電源野外現場也可正常作業，是鐵路線路養護、軌面修復的專用設備。

二、鋼軌打磨機主要技術參數

電機功率：1.5kw

電機轉速：3000r/min

外形尺寸：1000×535×500mm

砂輪規格：Φ200×Φ32×25mm

垂直行程：0—150mm

橫向行程：0—50mm

整機重量：≤42kg

適配軌型：18kg、43kg、75kg 等各類鋼軌

三、鋼軌打磨機工作原理

GM－4 型鋼軌打磨機可選用電動機或GX160 汽油機作為動力源，通過A 型三角皮帶（內周長 889mm） 經傳動系統驅動砂輪高速運轉，完成鋼軌打磨修磨作業。

設備主要由機架、傳動系統、砂輪、磨圓弧滾輪、走行裝置等核心部件組成；機架采用薄鋼板與角鋼焊接成型，穩固耐用。

砂輪采用絲杠螺母螺旋進給調節，精準控制打磨量；走行裝置與機架螺栓連接，走行輪輪緣加高設計，下道后可直接在地面推行轉運。

四、鋼軌打磨機功能特點

一機多用：可打磨鋼軌頂面、側面、圓弧圓角，適配道岔、尖軌、焊接接頭修磨；

雙動力可選：電機款適合有電工區，汽油機款適合野外無電源工況；

調節范圍大：垂直、橫向行程可調，滿足多角度、多位置精準打磨；

輕便易轉運：整機重量輕、體積小，上下道快捷，單人可操作；

安全防護：走行輪絕緣設計，線路作業安全有保障；

通用性強：適配 18-43-75kg 多種國標軌型，鐵路、工礦軌道通用。
